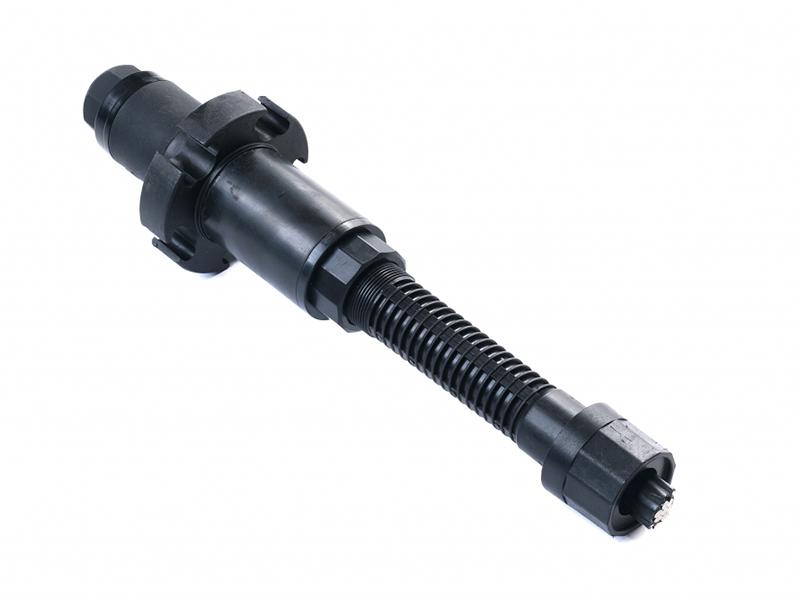

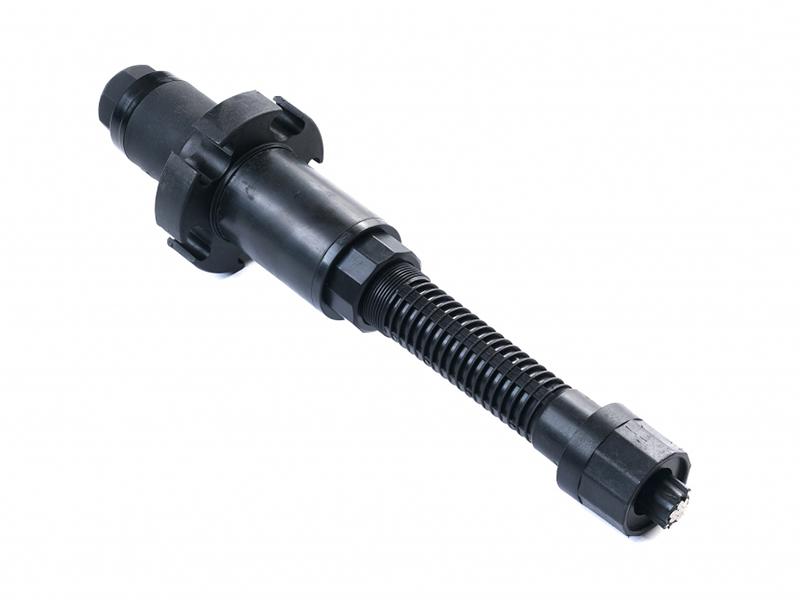

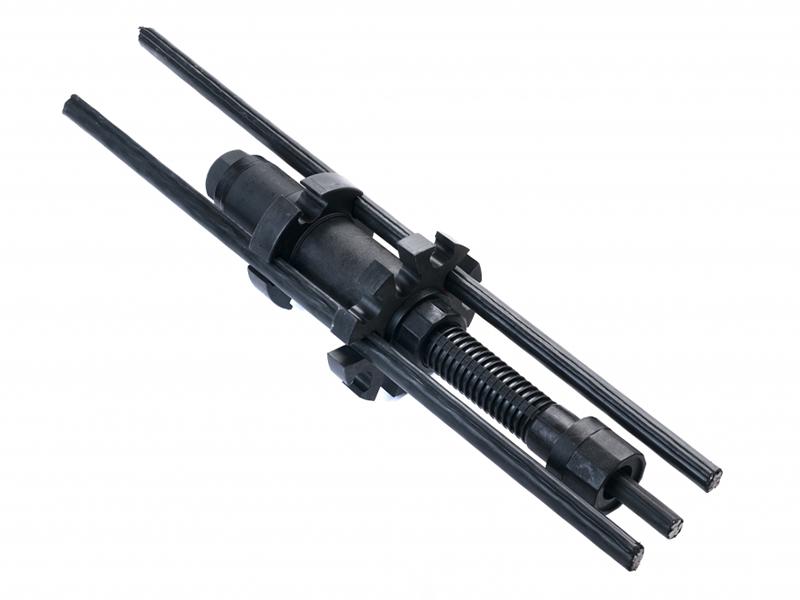

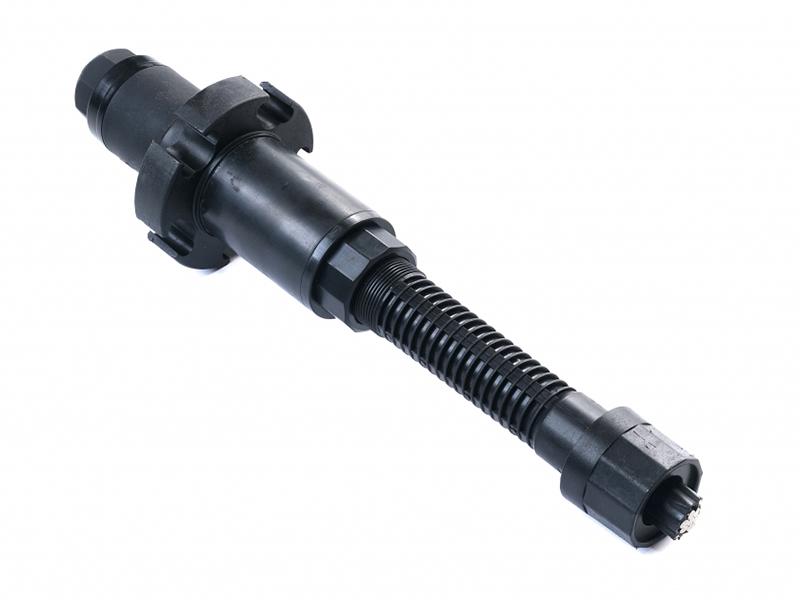

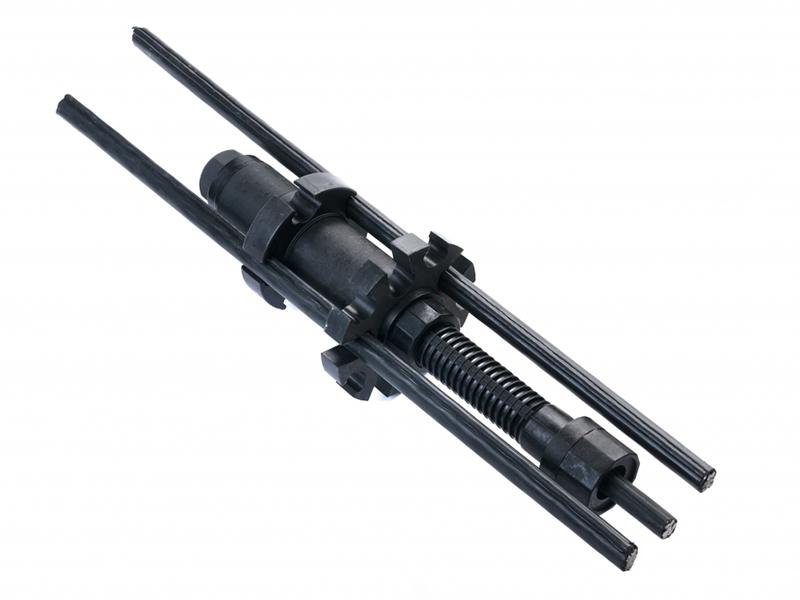

YZシリーズ永久グラウンドアンカー

YZシリーズ永久アンカーは汎用性が高く、圧力注入型アンカーとして単独使用も可能で、種々の組み合わせで圧力分散構造になる使用や、他タイプのグラウンドアンカーとの組み合わせ使用も可能です。アンカーの鋼より線など鋼製部分は樹脂被覆された独自の腐食耐性構造は、優れた耐腐食性を向上させます。

• のり面安定
• 構造物の浮上防止
• 橋梁基礎の固定
• トンネルなど永久構造物の転倒防止

規格

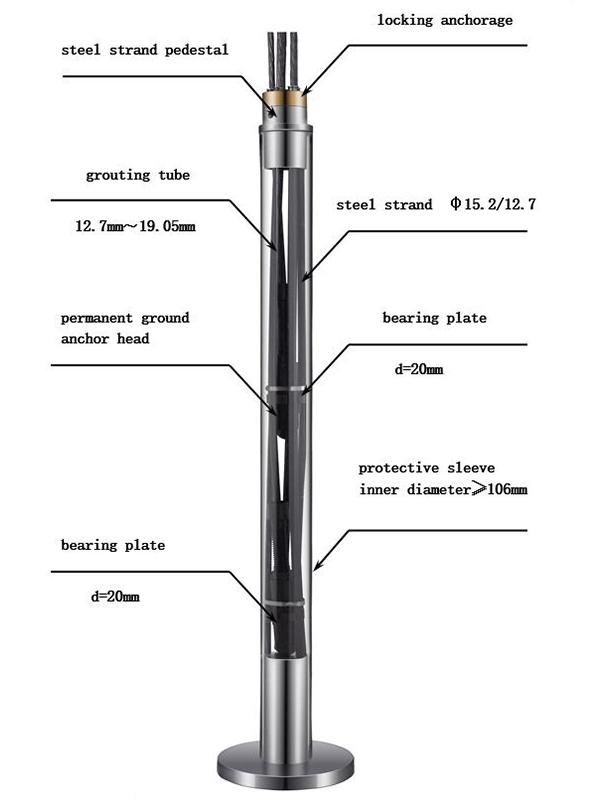

• 設置工法: 圧力分散注入型
• 耐圧板直径: 100mm
• 耐圧板厚さ: 20mm
• 機能分類: 永久
• 防食等級：防食構造Ⅰ相当　腐食環境の使用に適合
• 環境配慮：環境にやさしいPE材質を採用、地下水に汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• チューブタイプ（チューブを使用する場合）：内径106mm以上
• 注入パイプ：1/2インチ～3/4インチ

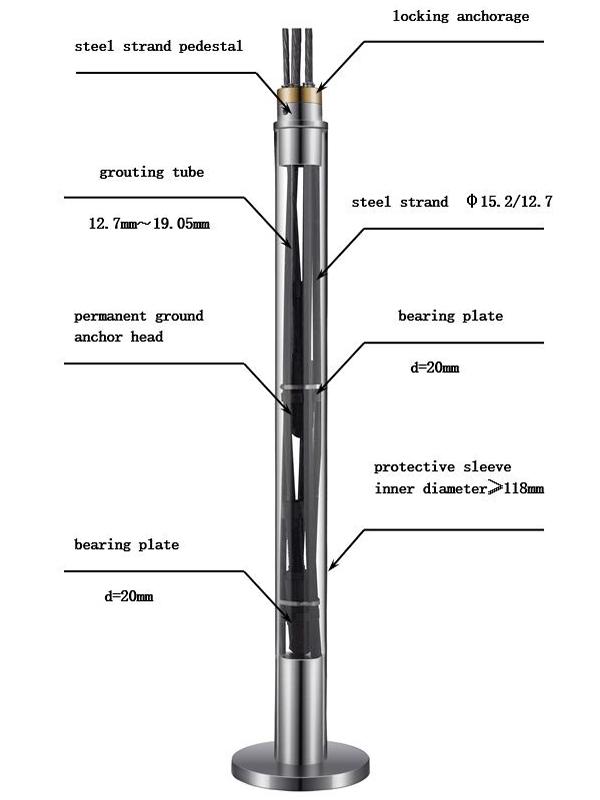

規格
• 設置工法: 圧力分散注入型
• 耐圧板直径: 112mm
• 耐圧板厚さ: 20mm
• 機能分類: 永久
• 防食等級：防食構造Ⅰ相当　腐食環境の使用に適合
• 環境配慮：環境にやさしいPE材質を採用、地下水に汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• チューブタイプ（チューブを使用する場合）：内径118mm以上
• 注入パイプ：1/2インチ～3/4インチ

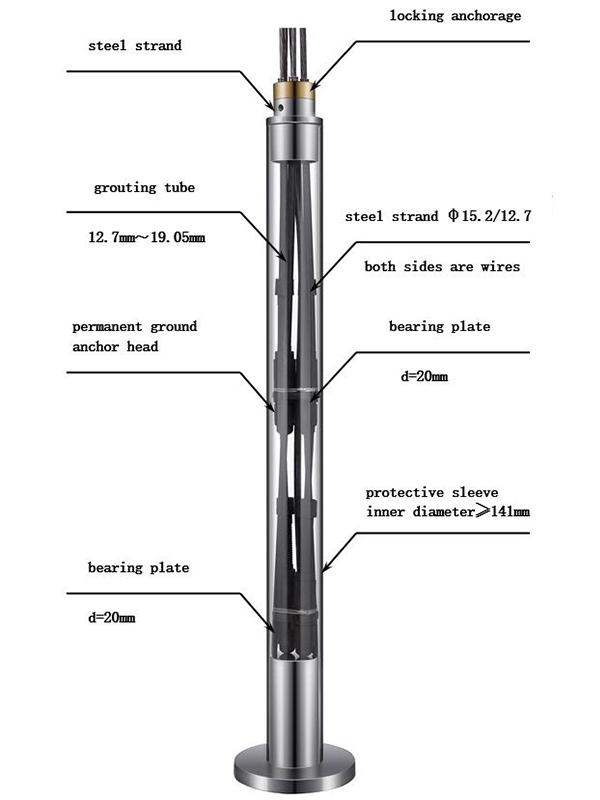

規格
• 設置工法: 圧力分散注入型
• 耐圧板直径: 135mm
• 耐圧板厚さ: 20mm
• 機能分類: 永久
• 防食等級：防食構造Ⅰ相当　腐食環境の使用に適合
• 環境配慮：環境にやさしいPE材質を採用、地下水に汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• チューブタイプ（チューブを使用する場合）：内径141mm以上
• 注入パイプ：1/2インチ～3/4インチ

• 製品は自社工場の一貫した生産ラインで製作される安定した品質。
• SSPC—SP5防食等級。
• 三層防食構造：鋼材はすべて樹脂被覆、アンボンドPC鋼より線を採用、各部品の接続部には水膨張性の止水材を設置しています。

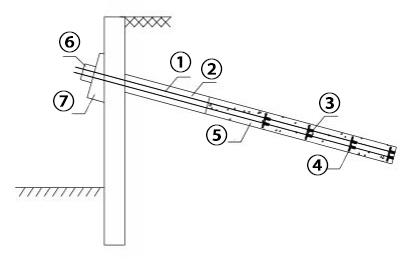

Q1: 圧力分散設計とは
A: 圧力分散型アンカーは二枚や二枚以上の耐重板を組み合わせます。 MXの詳細 >>

①アンボンドPCテンドンワイヤー付け
②自由部
③ホットメルトアンカー
④耐重板
⑤拡大の定着部
⑥定着ナット
⑦アンカープレート

Q2: 適用鋼より線の最大本数は？
A: この製品を単一使用する場合の最大本数は5本、アンカーロッドの最大内径は100mmです。本数を追加する場合は、当社のスタンドアンカーシステムをご参考ください。 MXの詳細 >>

Q3: このアンカーは環境にやさしい製品ですか？
A: このアンカーは鋼材、鋼より線を被覆した超強度樹脂及びPEより作られ、環境にやさしい製品です。

Q4: このアンカーの防食等級は？
A: SSPC—SP5防食等級
