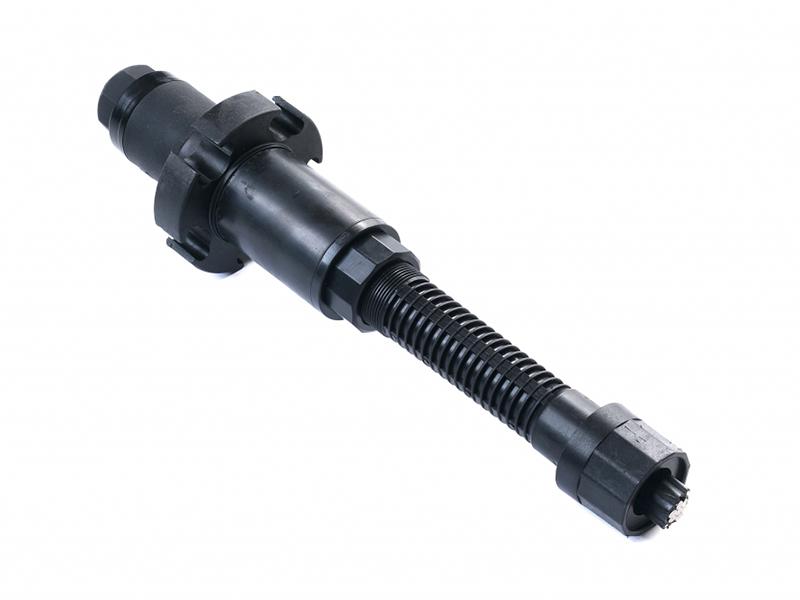

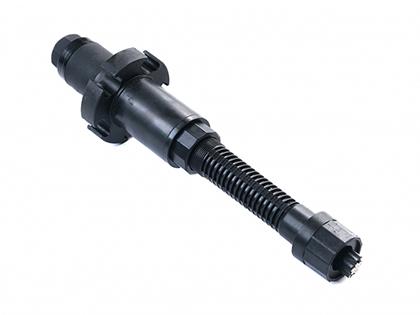

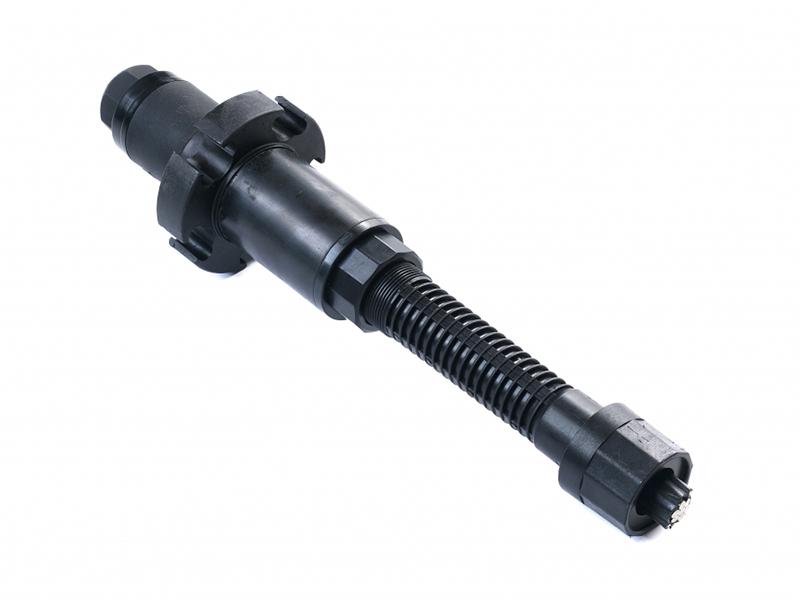

YZIシリーズ永久グラウンドアンカー

YZI永久グラウンドアンカーは、YZ型アンカーに計測装置を追加したスマート永久アンカーです。一般的な荷重計はアンカーの全体荷重を測定する一方で、当社のYZI永久アンカーはアンカーの各鋼より線までの力をモニタリングや測定可能、より優れた計測精度を有します。更に計測結果を用いて各アンカーロート間の荷重力の分布などの解析もできます。荷重計は防水保護を採用し、より優れた計測精度と耐久性能を有します。更に、このデジタル・スマートアンカーの製造は一貫して工場で完成させることで、一定の品質が保たれます。

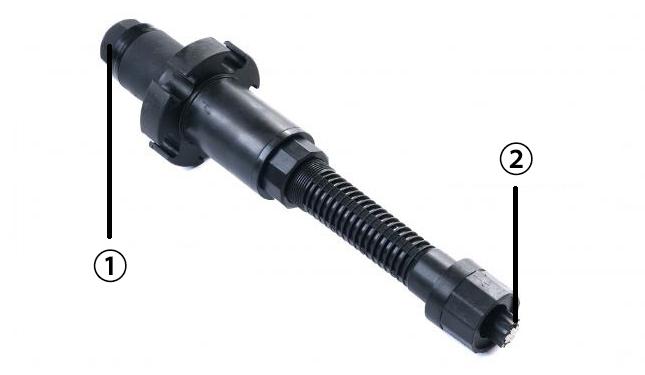

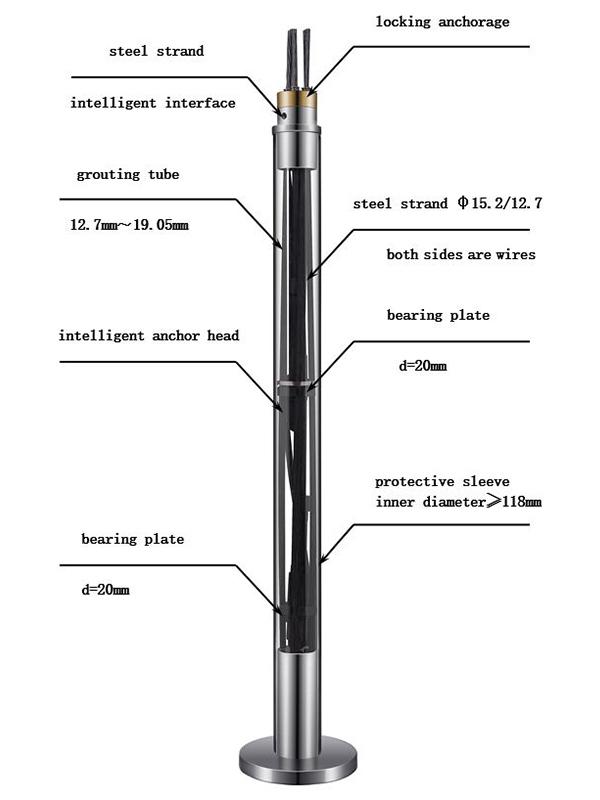

①計測装置内蔵
②ケーブルを通じてデータ伝達

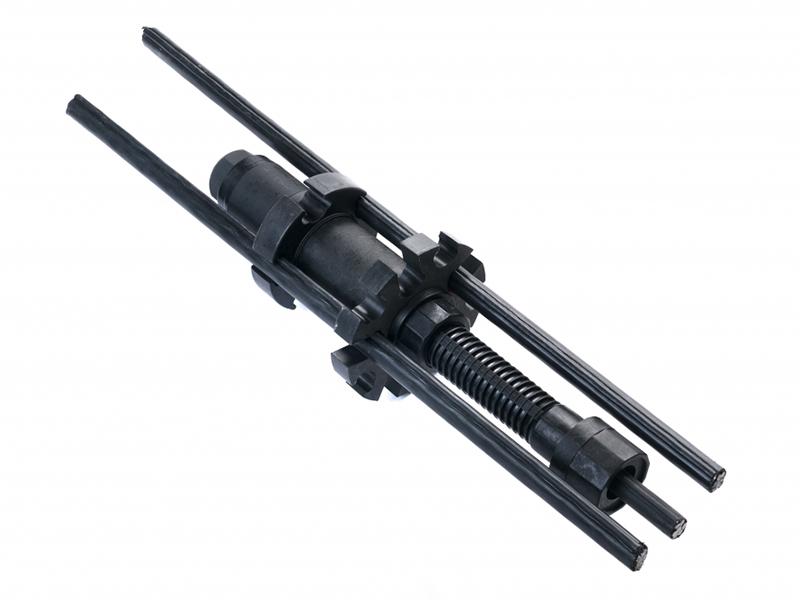

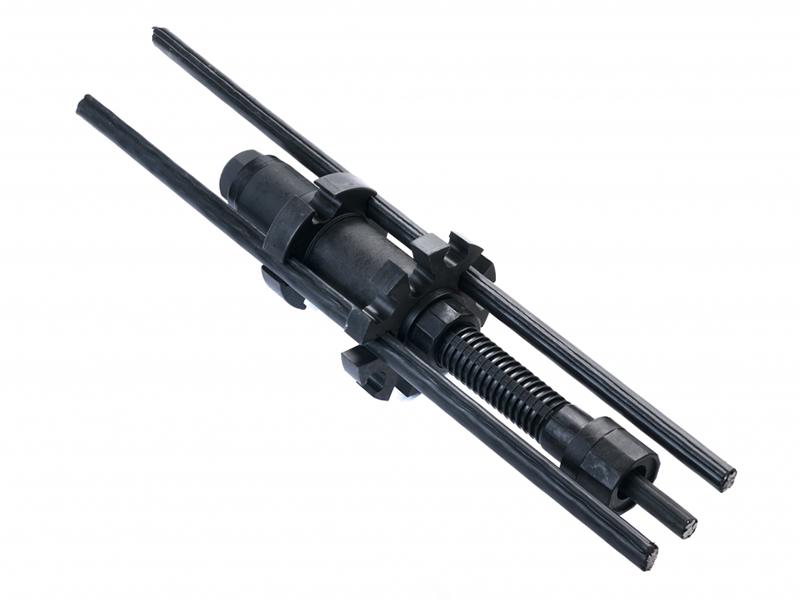

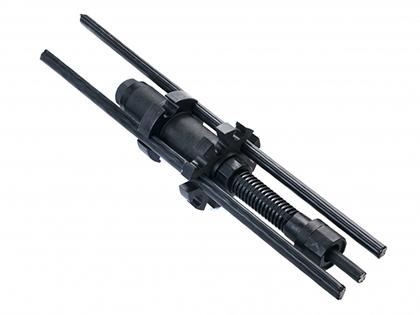

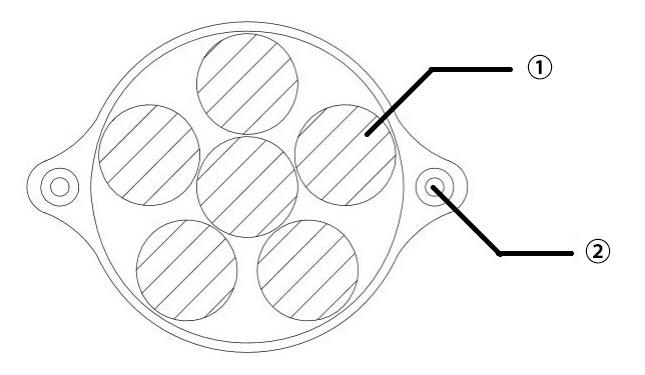

① 鋼より線
② 測定用ケーブル

• のり面安定
• 構造物の浮上防止
• 橋梁基礎の固定
• トンネルなど永久構造物の転倒防止

規格
• 設置工法: 圧力分散注入型
• 耐圧板直径: 100mm
• 耐圧板厚さ: 20mm
• 機能分類: 永久, real-time measurement of internal force
• 防食等級：防食構造Ⅰ相当　腐食環境の使用に適合
• 環境配慮：環境にやさしいPE材質を採用、地下水に汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• チューブタイプ（チューブを使用する場合）：内径106mm以上
• 注入パイプ：1/2インチ～3/4インチ

規格
• 設置工法: 圧力分散注入型
• 耐圧板直径: 112mm
• 耐圧板厚さ: 20mm
• 機能分類: 永久
• 防食等級：防食構造Ⅰ相当　腐食環境の使用に適合
• 環境配慮：環境にやさしいPE材質を採用、地下水に汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• チューブタイプ（チューブを使用する場合）：内径118mm以上
• 注入パイプ：1/2インチ～3/4インチ

規格
• 設置工法: 圧力分散注入型
• 耐圧板直径: 135mm
• 耐圧板厚さ: 20mm
• 機能分類: 永久
• 防食等級：防食構造Ⅰ相当　腐食環境の使用に適合
• 環境配慮：環境にやさしいPE材質を採用、地下水に汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• チューブタイプ（チューブを使用する場合）：内径141mm以上
• 注入パイプ：1/2インチ～3/4インチ

• リアルタイムで荷重計測と監視ができ、アンカーロードの管理が更に科学的になり更に精度が高い。計測精度95%以上。
• 無線データ設備を使用することでデータ信号をパソコンや携帯に伝達、現場で共同リアルタイム測定が可能。
• このスマートアンカーロードの製造は一貫して工場で完成させるため、一定の品質が保たれています。
• 優れた三重防食構造：アンボンドPC鋼より線、樹脂被覆、各部品の接続部には水膨張性の止水材を設置しています。

Q1: このアンカーの測定精度は？
A: このスマートアンカーは各鋼より線まで監視や計測する可能。

Q2: 計測したデータの観測方式
A: 現場計測のデータはメディアに無線伝達します。携帯、パソコンなどにリアルタイムで監視や計測が可能です。

Q3: 適用鋼より線の最大本数は？
A: この製品を単一使用の場合、最大本数は5本で、アンカーロッドの最大内径は135mmです。本数を追加する場合は、当社のスタンドアンカーシステムをご参考ください。 MXの詳細 >>

Q4: このアンカーは環境にやさしい製品ですか？
A: このアンカーは鋼材、鋼より線を被覆した超強度樹脂及びPEより作られ、環境にやさしい製品です。

Q5: このアンカーの防食等級は？
A: SSPC—SP5防食等級
