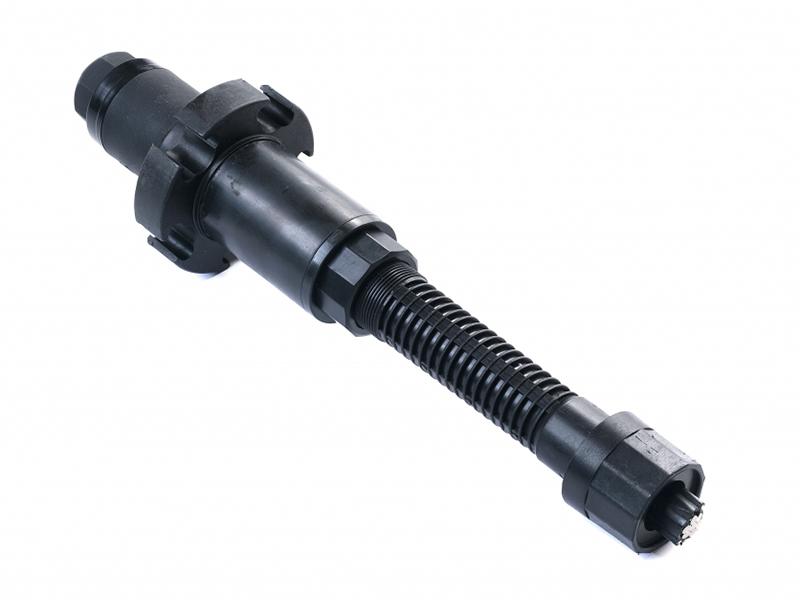

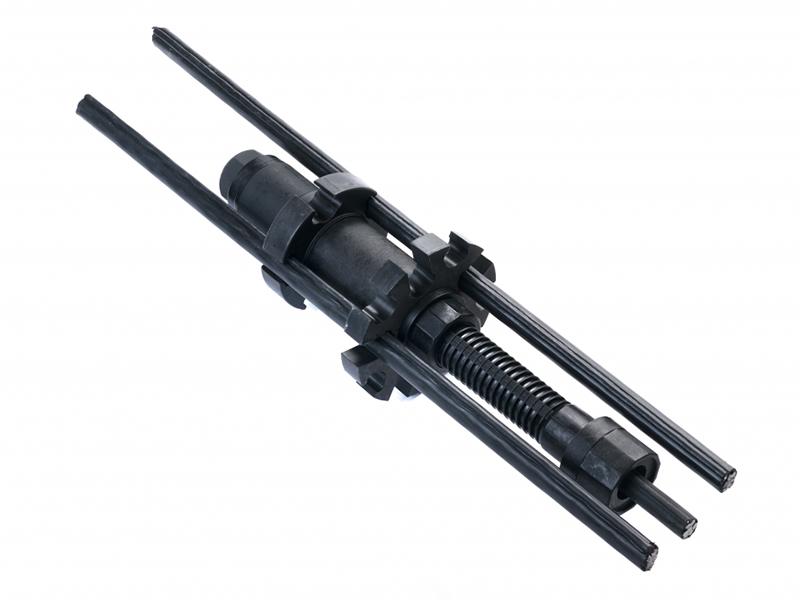

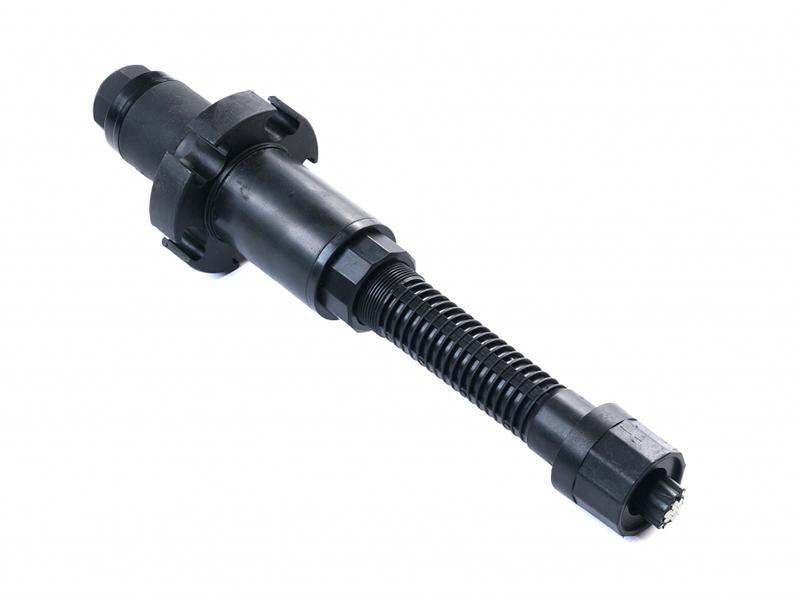

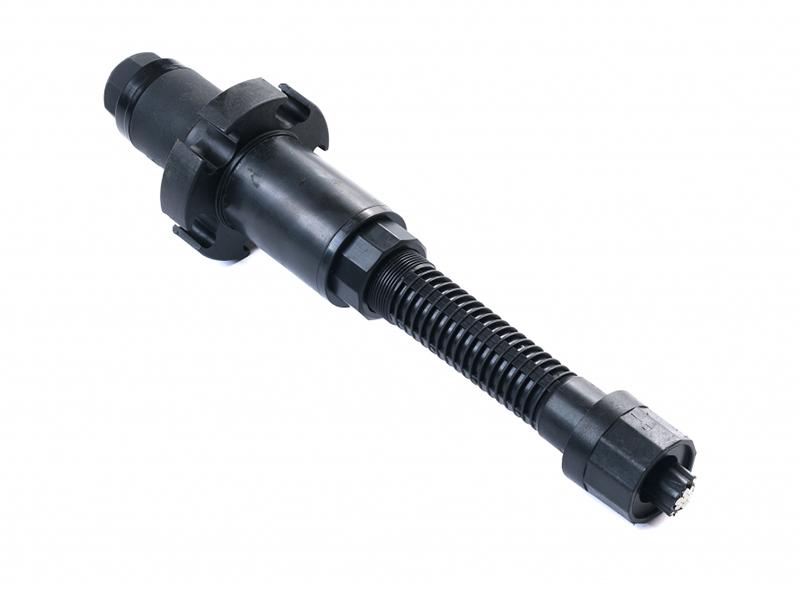

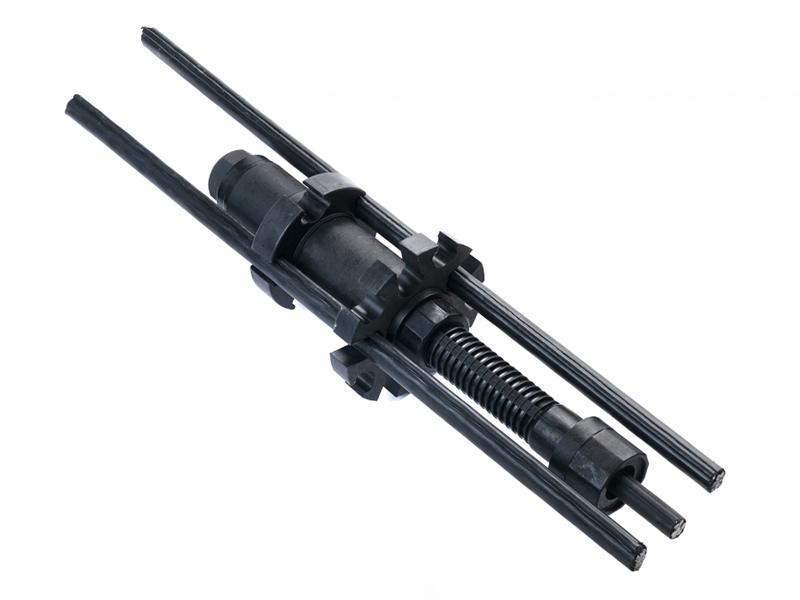

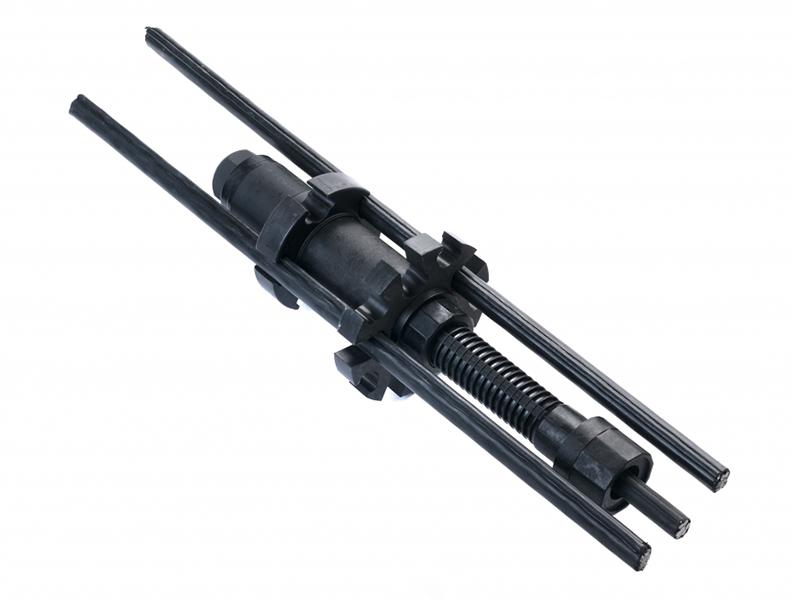

RZシリーズ仮設除去式アンカー

RZ仮設除去式アンカーはホットメルト式テンドン回収技術を採用、自動回収設備を使い、仮設工事が終了し役割を果たしたテンドンを全部除去回収します。地中障害物となるテンドンの回収と再利用を実現し、土壌も保護でき、今後周辺の土木・建築工事に空間を作ります。該当アンカーは仮設工事で使用したものですが、静的荷重時のアンカー性能、周期荷重性能、疲労性能は全て永久アンカーの品質要求に満たします。また、アンカー回収も自動回収設備を利用して鋼より線を循環除去と回収、安全上の問題を回避し、人件費も削減します。

• 斜面安定
• 仮設山留め
• 構造物の浮上防止
• 橋梁基礎の固定

規格

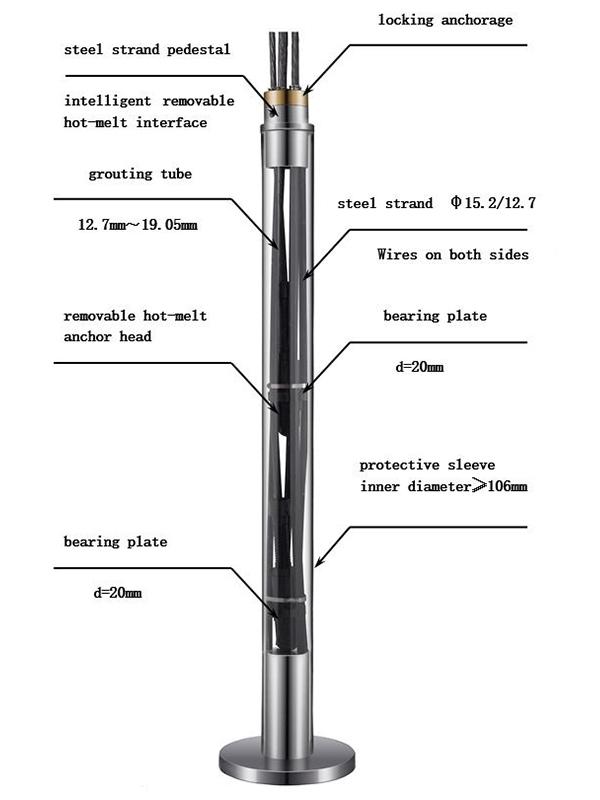

• 設置工法: パイプ内グラウト
• 耐圧板直径: 100mm
• 耐圧板厚さ: 20mm
• 機能分類: ホットメルト式回収型
• 環境配慮：環境にやさしいPE材質を採用、地下水に汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• 適用チューブ：内径106mm以上
• 適用注入パイプ：½ inch- ¾ inch

規格
• 設置工法: パイプ内グラウト
• 耐圧板直径: 112mm
• 耐圧板厚さ: 20mm
• 機能分類: ホットメルト式回収型
• 環境配慮：環境にやさしいPE材質を採用、地下水汚染浄化
• 適用鋼より線型式：Φ15.2/Φ12.7
• 適用チューブ：内径118mm以上
• 適用注入パイプ：½ inch- ¾ inch

規格

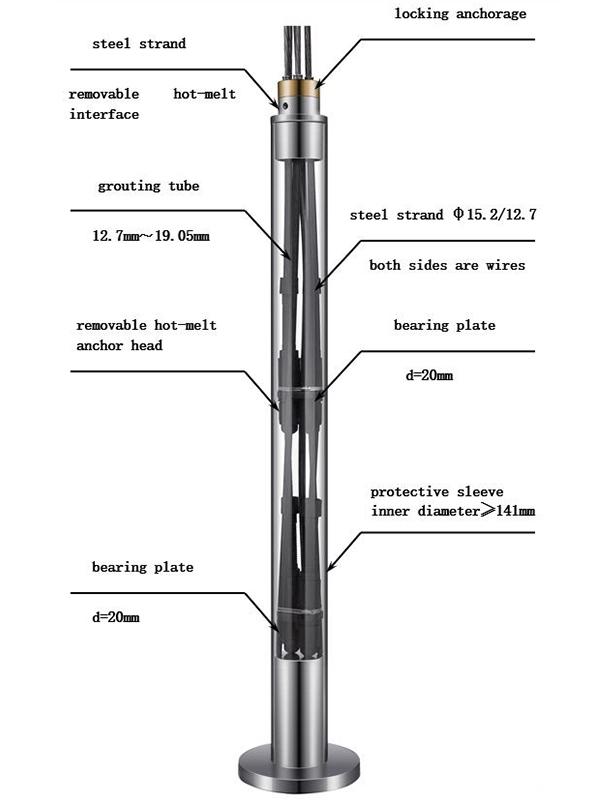

• 設置工法: パイプ内グラウト
• 耐圧板直径: 135 mm
• 耐圧板厚さ: 20mm
• 機能分類: ホットメルト式回収型
• 環境配慮：環境にやさしいPE材質を採用、地下水に汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• 適用チューブ：内径141 mm以上
• 適用注入パイプ：½ インチ- ¾ インチ

• 該当仮設アンカーは除去でき、仮設工事に適します。
• 複数の組み合わせにより荷重分散構造が可能。
• SSPC—SP5防食等級
• 三重防食構造：鋼材樹脂被覆、アンボンドPC鋼より線を採用、各部品の接続部には水膨張性の止水材を設置しています。

Q1: このアンカーの安定性はどう？
A: ホットメルト式アンカーの静荷重係数は96％、鋼より線とほぼ同等の強度を有し、200万回の疲労試験を通過した仮設アンカーです。恒久工事での使用にも対応できる、世界でも有数の仮設アンカーです。

Q2:回収速度はどうですか？
A：完全自動回復装置を使用して、長さ25メートルのアンカー6個を例にとると、2人1組の作業で90個のアンカー回収を完了することができます。

Q3:このアンカーの除去回収率は？
A:一般的には回収率は95％以上に達します。対策を講じて100％の回収率も実現可能です。

Q4: 適用鋼より線の最大本数は？
A: この製品を単一使用する場合、最大本数は5本、アンカーロッドの最大内径は100mmです。本数の追加が必要となる場合は、当社のアンカーシステムをご参考ください。

Q5: 圧力分散設計とは？
A: 圧力分散型アンカーは二つや二つ以上の耐重板より組合せます。MXの詳細 >>

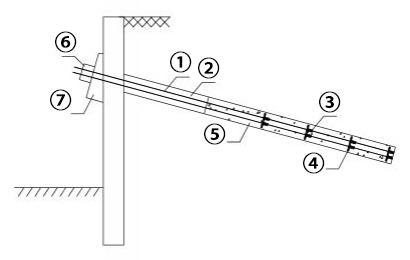

①アンボンドPCテンドンワイヤー付け
②自由部
③ホットメルトアンカー
④耐重板
⑤拡大の定着部
⑥定着ナット
⑦アンカープレート
