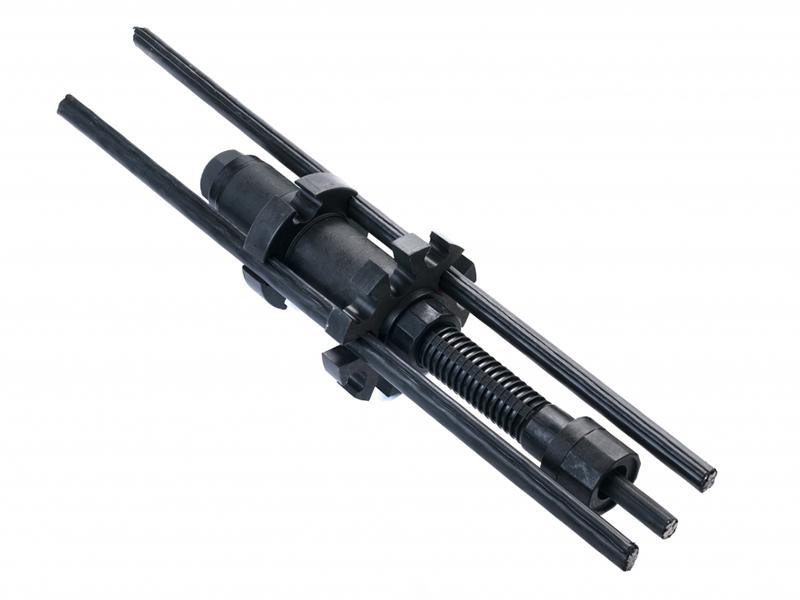

RZIシリーズ仮設除去式アンカー

RZI仮設除去式アンカーは、リアルタイムアンカーの力の計測機能と除去回収機能を兼ね備え、大型且つ重要な土台と、のり面に応用されるグラウンドアンカーです。このアンカーの荷重計は定着部のヘッドにあり、周囲は充填物に覆われ防水保護の下で、より優れた計測精度と耐久性能を有します。また、従来のアンカー工法は工事終了後テンドンを土壌に残し、鋼材の無駄使いと土壌汚染など問題がありました。しかもテンドンは地中障害物となって空間の再開発も困難になり、テンドンを取り除く費用もかさみます。当社のRZI仮設除去式アンカーはホットメルト技術を使い、役割を果たしたテンドンを全て除去回収することができます。

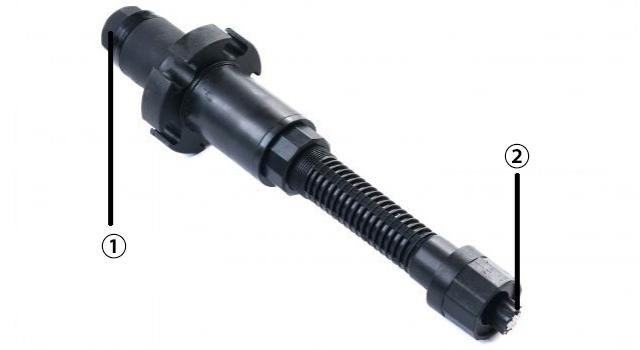

① 荷重計内蔵
②ケーブルよりデータ伝達

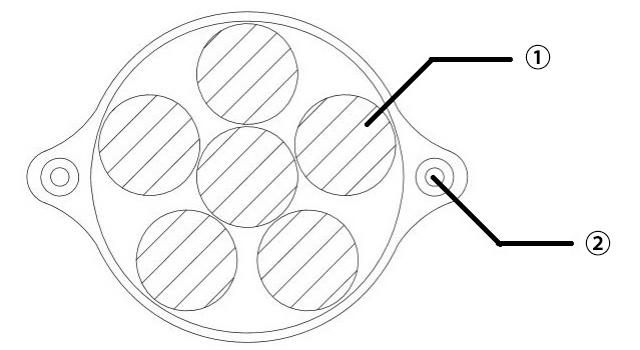

① 鋼より線
② 測定用ケーブル

• のり面安定
• 仮設山留め
• 構造物の浮上防止
• 橋梁基礎の固定

規格

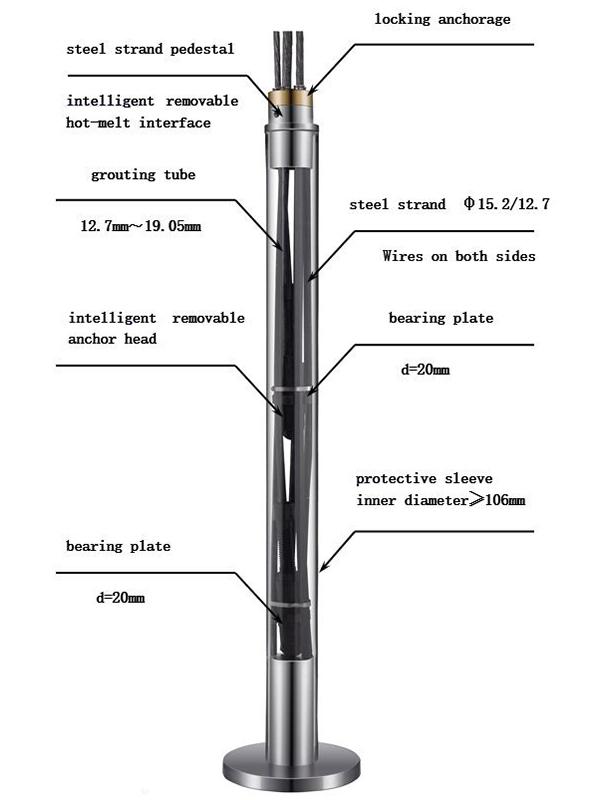

• 設置工法: パイプ内グラウト
• 耐圧板直径: 100mm
• 耐圧板厚さ: 20mm
• 機能分類: ホットメルト式回収型、アンカー力リアルタイム計測
• 環境配慮：環境にやさしいPE材質を採用、地下水に汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• 適用チューブ（チューブを使用する場合）：内径106mm以上
• 適用注入パイプ：½インチ- ¾ インチ

規格

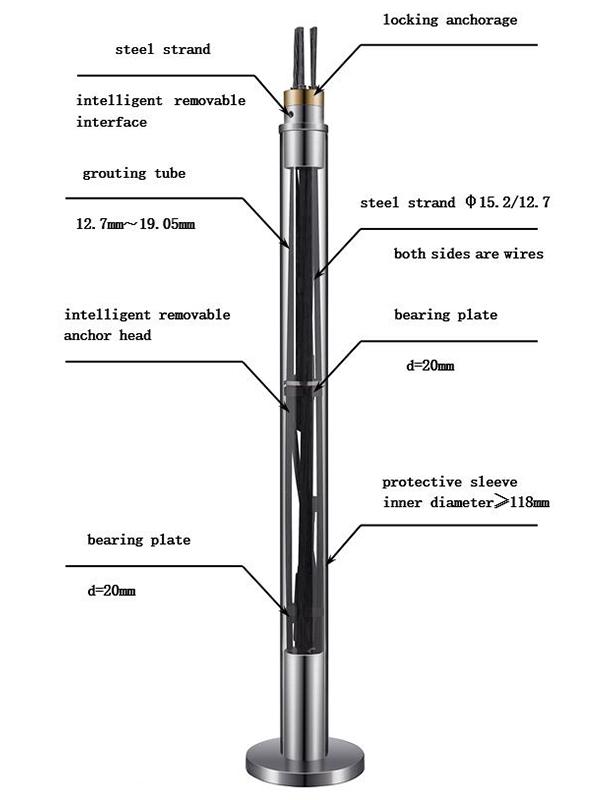

• 設置工法: パイプ内グラウト
• 耐圧板直径: 112mm
• 耐圧板厚さ: 20mm
• 機能分類: ホットメルト式回収型、アンカー力リアルタイム計測
• 環境配慮：環境にやさしいPE材質を採用、地下水を汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• 適用チューブ（チューブを使用する場合）：内径106mm以上
• 適用注入パイプ：½インチ- ¾ インチ

規格

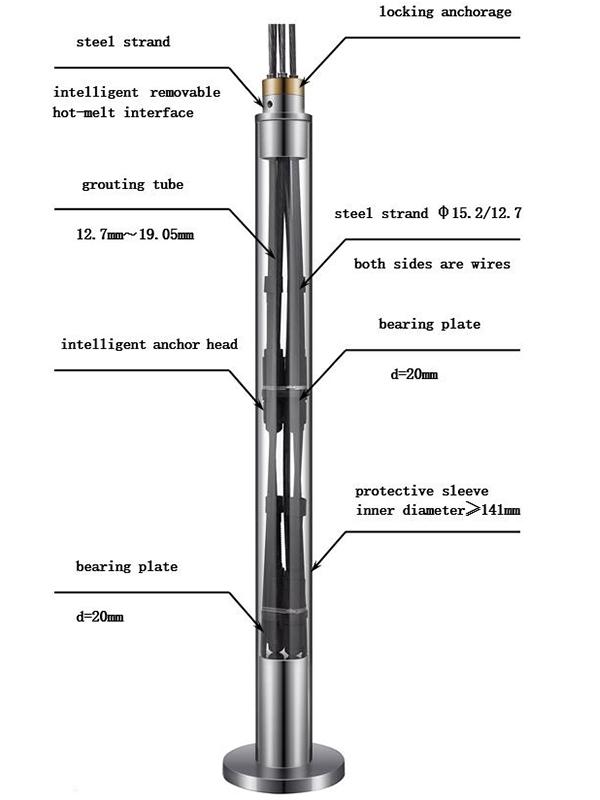

• 設置工法: パイプ内グラウト
• 耐圧板直径: 100mm
• 耐圧板厚さ: 20mm
• 機能分類: ホットメルト式回収型、アンカー力リアルタイム計測
• 環境配慮：環境にやさしいPE材質を採用、地下水を汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• 適用チューブ（チューブを使用する場合）：内径141mm以上
• 適用注入パイプ：½インチ- ¾ インチ

• この仮設アンカーはアンカー力のリアルタイム計測を実現、各アンカーの各鋼より線まで監視と計測でき、より高い計測精度が有します。
• この仮設アンカーは除去でき、仮設工事に適します。
• 複数の組合せになれ荷重分散構造になる可能。
• SSPC—SP5防食等級

Q1: このアンカーの測定精度。
A: このスマートアンカーは各鋼より線まで監視や計測する可能。

Q2: 計測したデータの観測方式
A: 現場計測するデータはメディアに無線伝達します。携帯、パソコンなどメディアにリアルタイムでの監視や計測は可能です。

Q3: このアンカーの安定性はどう？
A：ホットメルト式アンカーの静荷重係数は96％、鋼より線とほぼ同じぐらい強度が有し、200万回の疲労試験に通過、仮設アンカーですが恒久工事での使用にも対応できる。

Q4: 回収速度はどう？
A: 全自動回収設備を使用、鋼より線6本、長さ25米のアンカーを例としたら、2人1組の作業で90本のアンカーを回収できる。

Q5:このアンカーの除去回収率は？
A:一般的には回収率は95％以上に達します。対策を講じて100％の回収率も実現可能です。

Q6: 適用鋼より線の最大本数は？
A: この製品を単一使用する場合、最大本数は5本で、アンカーロッドの最大内径は100mmです。本数の増加が必要となる場合は当社のアンカーシステムをご参考ください。 MXの詳細 >>
