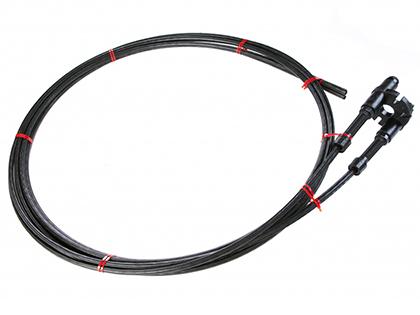

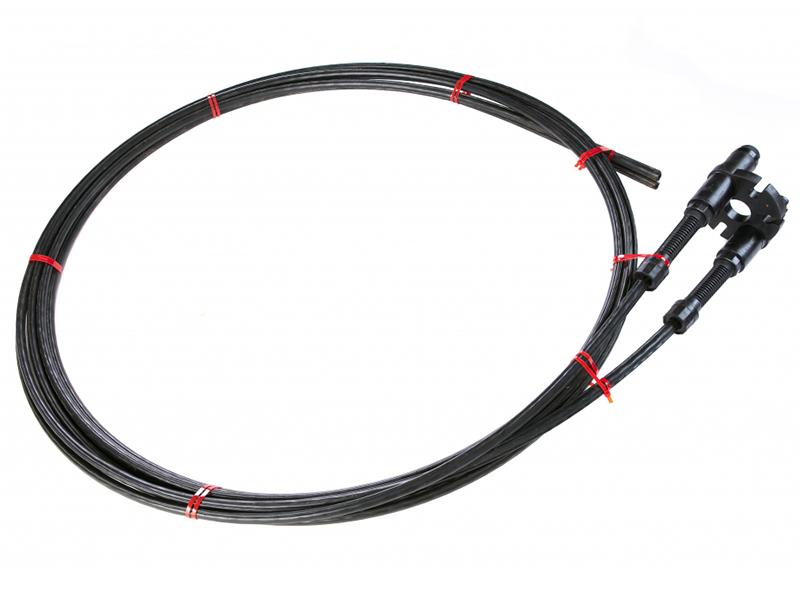

RXタイプ仮設アンカー

RX仮設ストランドアンカーは、圧力分散機能と回収機能を兼ねたグラウンドアンカーです。高圧回転噴射の方式を採用することにより、アンカーベースプレートの周りに拡大した定着部を形成します。アンカーカを数個の耐圧板を介して地盤に確実に分散伝達します。また、このアンカーはホットメルト技術を採用、アンカー工事終了後、テンドンを全て除去回収することができます。テンドンが地中障害物となってから回収するよりも、鋼材の節減、土壌の保護ができ、隣接する地下空間に緑の建設環境を提供し、土壌中の残存腱残留物の問題を効果的に解決します。

• のり面安定
• 仮設山留め
• 構造物の浮上防止
• 橋梁基礎の固定

• 設置工法: 高圧回転噴射注入型
• 耐圧板直径: 205mm
• 耐圧板厚さ: 20mm
• 機能分類: ホットメルト式回収型
• 環境配慮：環境にやさしいPE材質を採用、地下水に汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• 適用注入パイプ：不要

• 高圧回転噴射注入工法を採用、施工速度と効率を向上
• アンカーの除去と回収が可能、仮設工事に適用

Q1: 高圧回転噴射注入工法とは？
A: 高圧回転噴射方式の採用により、アンカーベースプレートの周りに拡大した定着部を形成します。 MXの詳細 >>

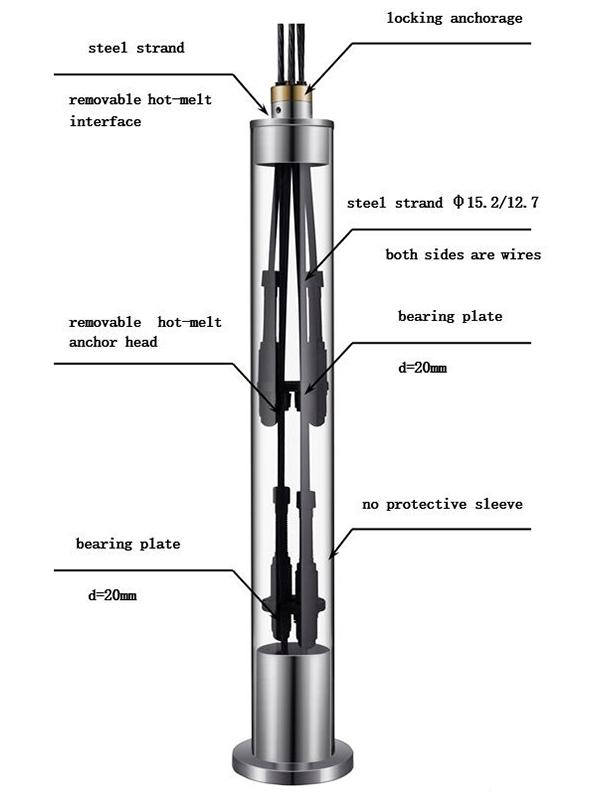

①アンボンドPCテンドンワイヤー付け
②自由部

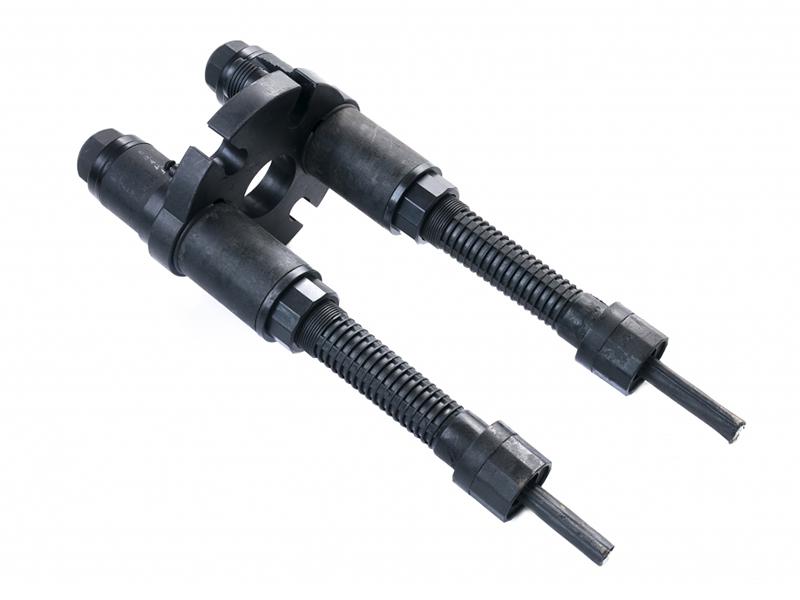

③ホットメルトアンカー
④耐重板
⑤拡大の定着部
⑥定着ナット
⑦アンカープレート

Q2: 適用鋼より線の最大本数は？
A: この製品を単一使用する場合、最大本数は6本、アンカーロッドの最大内径は205mmです。

Q3: このアンカーに適用したパイプの寸法は？
A:このアンカーは回転噴射グラウト注入工法を採用し、パイプは不要です。超硬質土層を直接推進できない場合は、掘削用ビットを使用し掘削して回転噴射注入施工をします。
