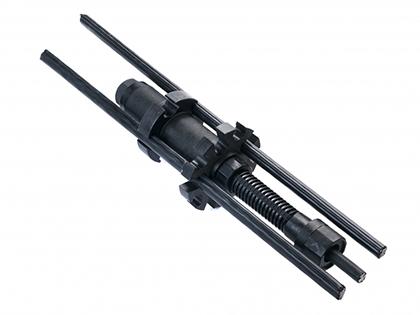

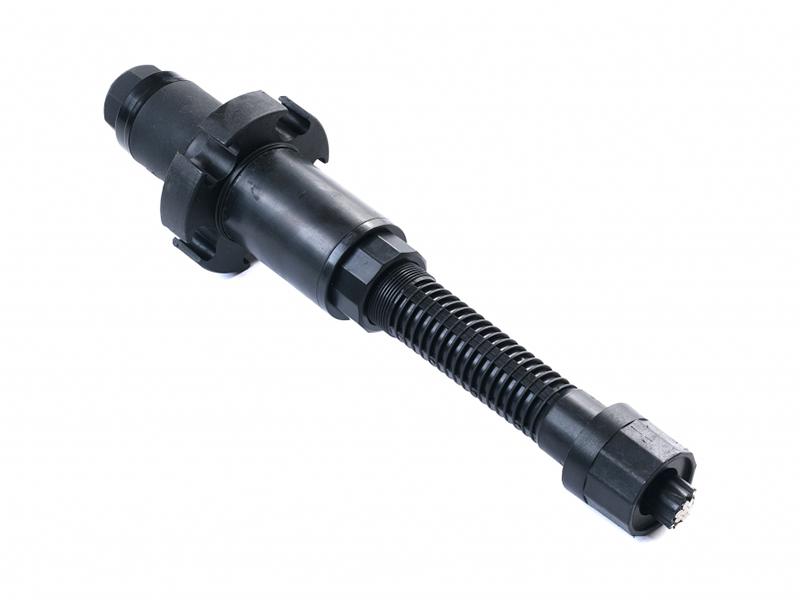

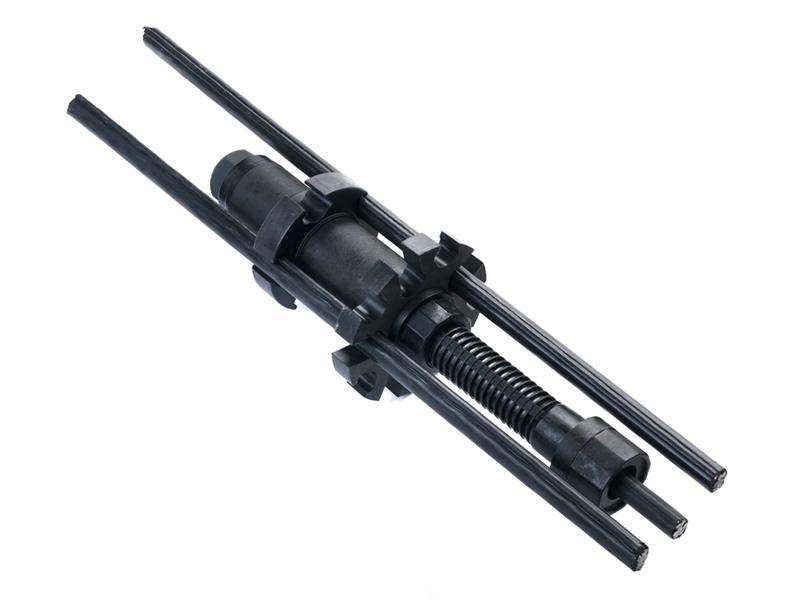

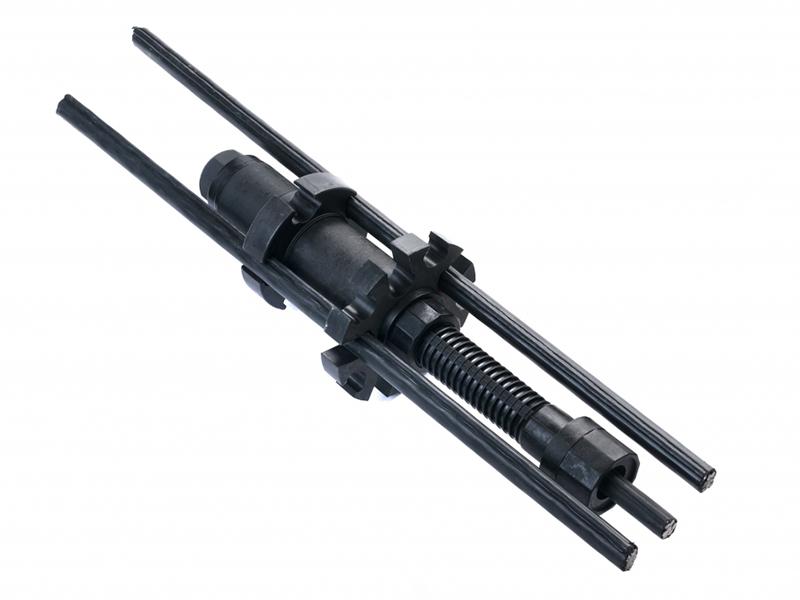

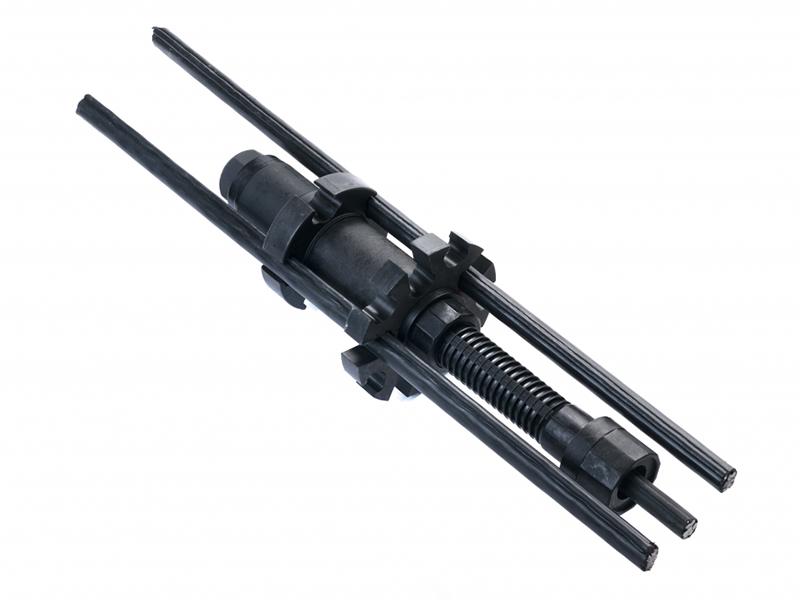

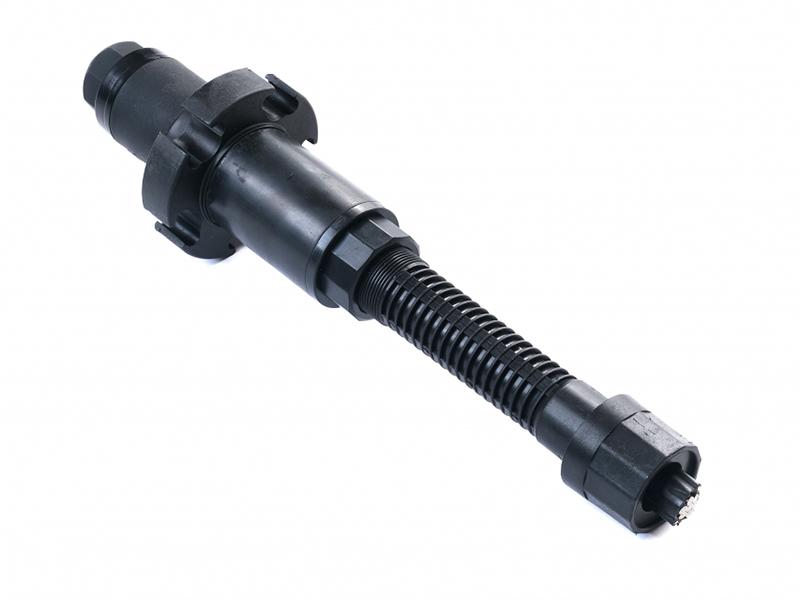

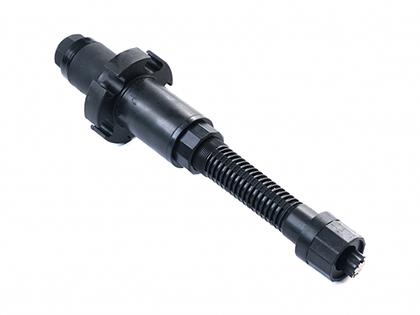

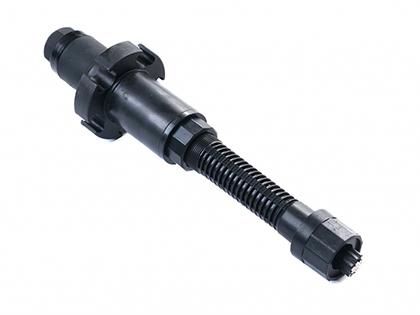

スタンドアンカーシステムの組合せ方式

注入型アンカーの最大鋼より線数は5本、アンカーの最大内径は135mmです。能工はより多くの本数を要求されるお客様に、内径を適切に拡大し、最大18本のスチールケーブルを提供します。また、グラウンドアンカーの種類はお客様のニーズに応じ、ホットメルト回収型、永久型、スマート型などをご用意いたします。

• のり面安定
• 構造物の浮上防止
• 橋梁基礎の固定
• トンネルなど永久構造物の転倒防止

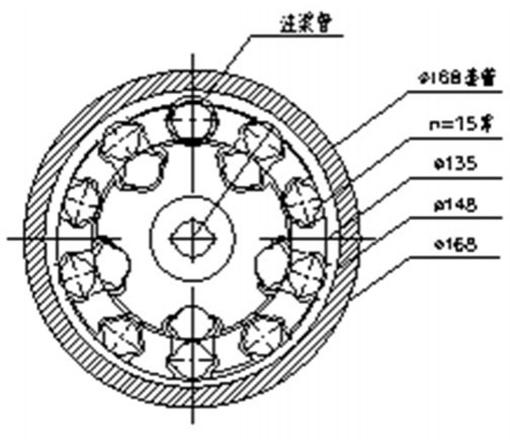

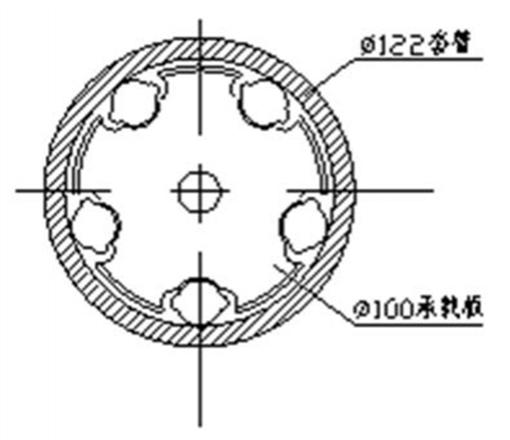

規格
• 設置工法:注入型
• 基本耐圧板直径: 100mm
• 増加耐圧板直径: 135mm
• 耐圧板厚さ：20mm
• ストランド最大本数：15
• 適用鋼より線型式：Φ15.2/Φ12.7
• 適用チューブ：141mm以上
• 適用注入パイプ：½インチ- ¾ インチ
• アンカーの型式: ホットメルト回収可能型、アンカー力リアルタイム監視計測型、永久型又は組み合わせ型

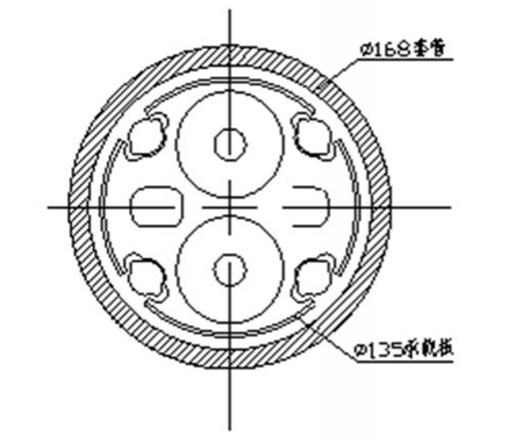

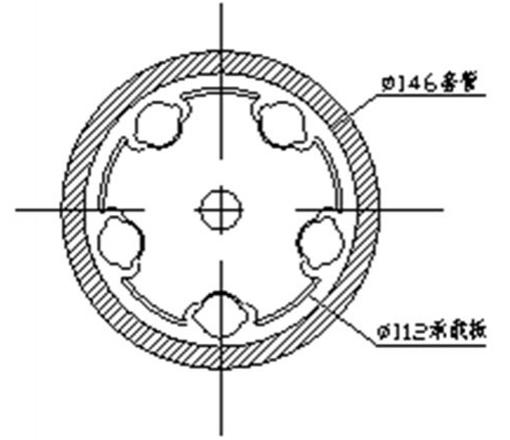

規格
• 設置工法:注入型
• 基本耐圧板直径: 112mm
• 増加耐圧板直径: 135mm
• 耐圧板厚さ：20mm
• ストランド最大本数：15
• 適用鋼より線型式：Φ15.2/Φ12.7
• 適用チューブ：168mm以上
• 適用注入パイプ：½インチ- ¾ インチ
• アンカーの型式: ホットメルト回収可能型、アンカー力リアルタイム監視計測型、永久型又は組み合わせ型

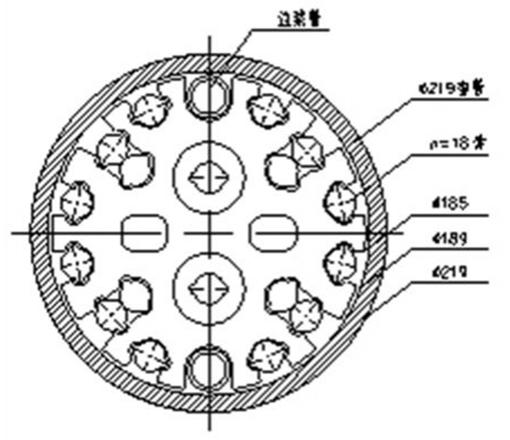

規格
• 設置工法:注入型
• 基本耐圧板直径: 135mm
• 増加耐圧板直径: 185mm
• 耐圧板厚さ：20mm
• ストランド最大本数：18
• 適用鋼より線型式：Φ15.2/Φ12.7
• 適用チューブ：191mm以上
• 適用注入パイプ：½インチ- ¾ インチ
• アンカーの型式: ホットメルト回収可能型、アンカー力のリアルタイム監視計測型、永久型又は組み合わせ型
