YXIタイプ永久グラウンドアンカー

説明

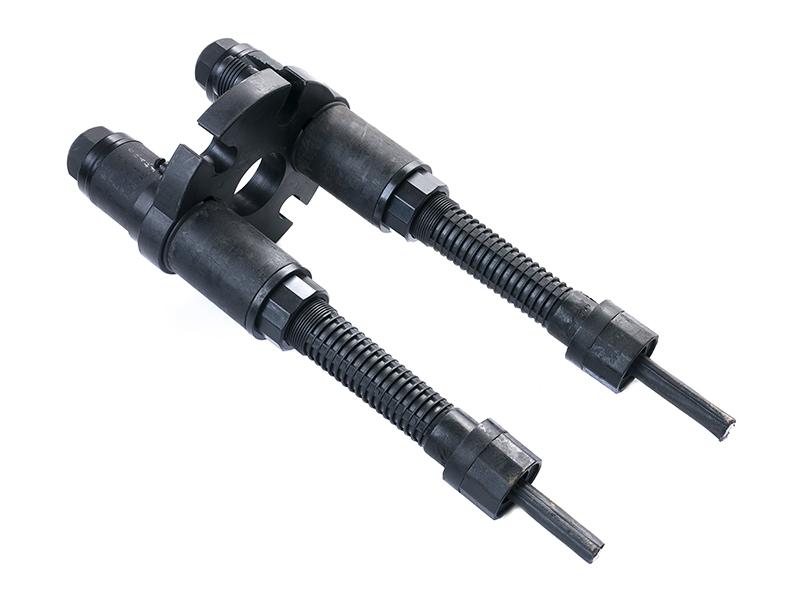

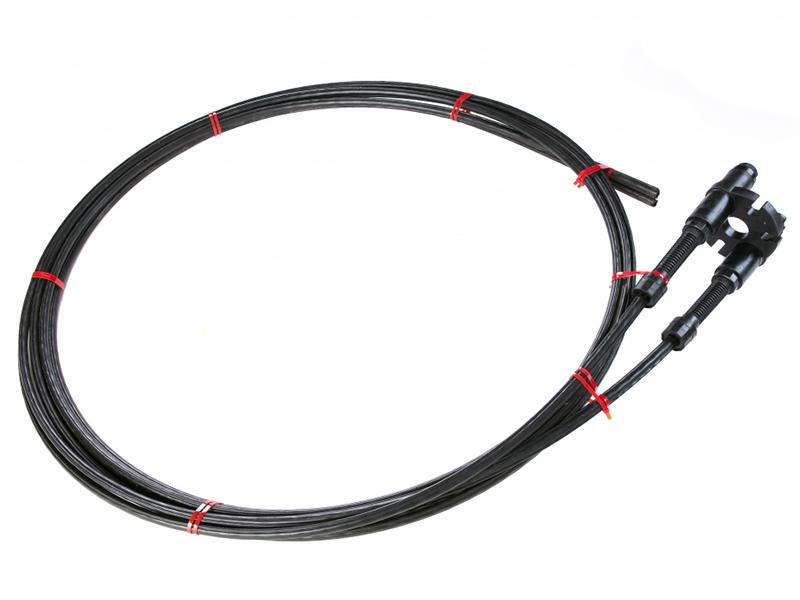

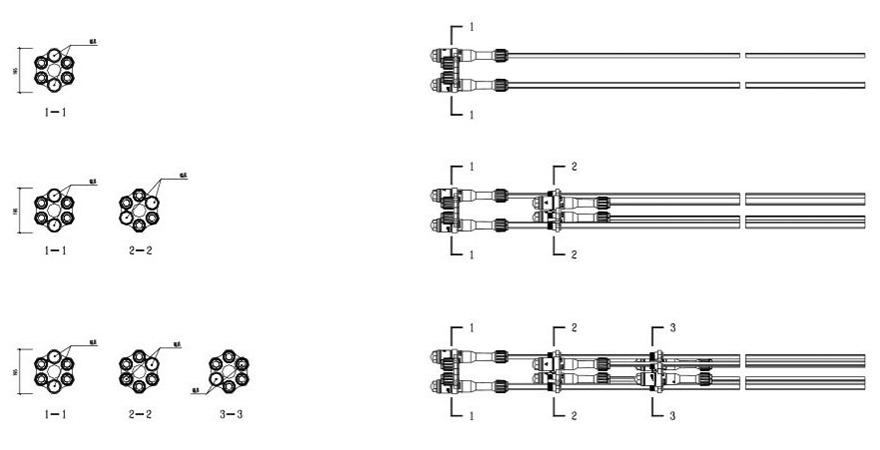

YXI永久アンカーは、YXアンカーに計測装置を追加した荷重分散型拡大ヘッド付きスマートアンカーです。アンカー内部の応力分散を実現する一方、各アンカーの各鋼より線を監視と計測をすることができます。荷重計は防水保護を採用し、より優れた計測精度と耐久性能を有します。更に、このデジタル・スマートアンカーの製造は一貫して工場で完成させるため、一定の品質が保たれています。

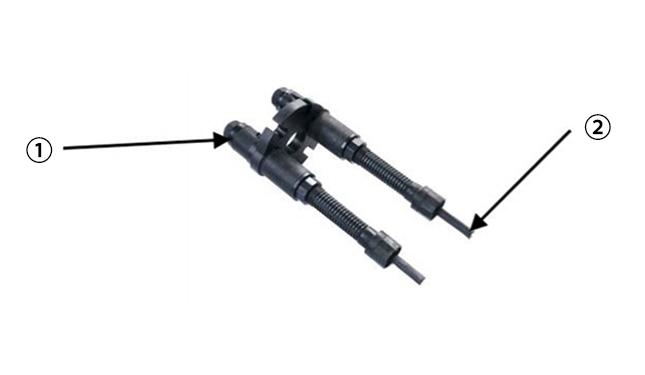

①計測装置内蔵
②ケーブルを通じてデータ伝達

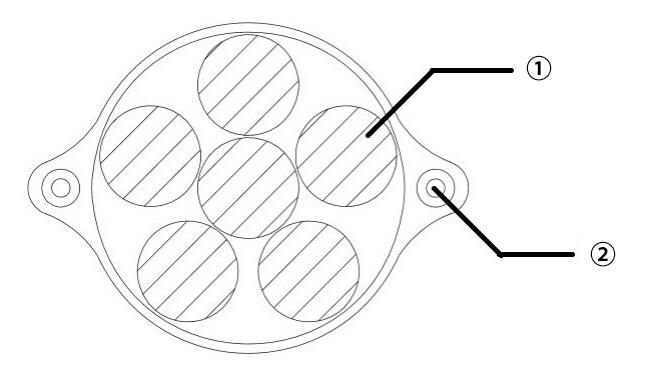

① 鋼より線
② 測定用ケーブル

• のり面安定
• 構造物の浮上防止
• 橋梁基礎の固定
• トンネルなど永久構造物の転倒防止

• 設置工法: 圧力分散注入型
• 耐圧板直径: 205mm
• 耐圧板厚さ: 20mm
• 機能分類: 永久, real-time measuring of internal force
• 防食等級：防食構造Ⅰ相当　腐食環境の使用に適合
• 環境配慮：環境にやさしいPE材質を採用、地下水に汚染しない
• 適用鋼より線型式：Φ15.2/Φ12.7
• 適用注入パイプ：不要

• リアルタイムでアンカー荷重計測と監視ができます。
• アンカーの各鋼より線までの力をモニタリングや測定可能、より高い計測精度を得ることができます。更に計測結果を用いて各アンカーロード間の荷重力の分布などの解析もできます。計測精度95%以上。
• SSPC—SP5防食等級：鋼材はすべて樹脂被覆、アンボンドPC鋼より線を採用、各部品の接続部には水膨張性の止水材を設置しています。
• このスマートアンカーの製造は一貫して工場で完成させるため、一定した品質が保たれています。

Q1: 回転噴射グラウト注入工法とは？
A: 高圧回転噴射方式を採用することにより、アンカーベースプレートの周りに拡大した定着部を形成します。 MXの詳細 >>

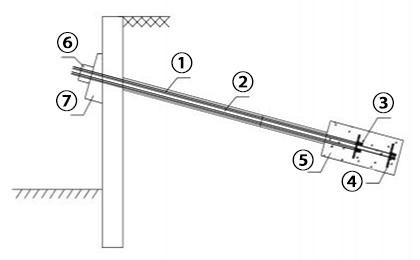

①アンボンドPCテンドンワイヤー付け
②自由部
③ホットメルトアンカー
④耐重板
⑤拡大の定着部
⑥定着ナット
⑦アンカープレート

Q2: このアンカーの測定精度は？
A: このスマートアンカーは各鋼より線まで監視や計測する可能。

Q3: 計測したデータの観測方式
A: 現場計測のデータはメディアに無線伝達します。携帯、パソコンなどにリアルタイムで監視や計測が可能です。

Q4: 適用鋼より線の最大本数は？
A: この製品を単一使用する場合、最大本数は6本、アンカーロッドの最大内径は205mmです。

Q5: このアンカーは環境にやさしい製品ですか？
A: このアンカーは鋼材、鋼より線を被覆した超強度樹脂及びPEより作られ、環境にやさしい製品です。

Q6: このアンカーの防食等級は？
A: SSPC—SP5防食等級

Q7: このアンカーに適用したパイプの寸法は？
A: このアンカーは回転噴射グラウト注入工法を採用、パイプは不要です。超硬質土層を直接推進できない場合は、掘削用ビットを使用し掘削してから回転噴射注入施工をします。
